    Conseils d'installation pour les tuyaux en grès Gamme KERA

    1. Livraison & Stockage

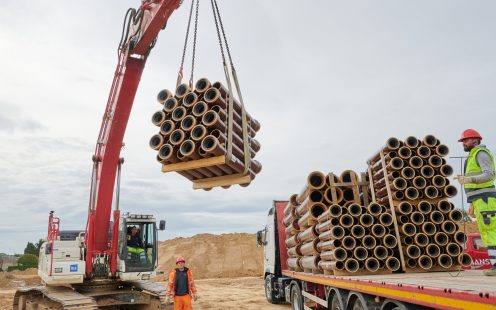

    Décharger les palettes livrées à l'aide d'un engin équipé de fourche ou d'une grue. Une palette de tuyaux en grès se compose de 2 à 3 lots garantissant ainsi un stockage sécurisé sur site.

    • Engin équipé de fourche : soulever la palette en plaçant les fourches droites sous la palette de tuyaux.
    • Grue/pelle : fixer les sangles de levage autour et sous la palette, du côté extérieur des chevrons

    Attention :

    Toujours utiliser des fourches munies d'une protection en matériau souple pour le transport des tuyaux seuls.

    Éviter d'utiliser des chaînes et des câbles.

    Déposer les palettes sur un sol sufissamment dur et régulier pour éviter que les chevrons en bois s'affaissent.



    installatietips lossing

    2. Phases préparatoires

    Effectuer les 6 étapes suivantes avant de placer le tuyau dans la tranchée :

    1. Préparer un lit de pose d'une épaisseur de 10cm sur sol normal ou 15cm sur sol dur ou rocheux.
    2. Le lit de pose doit être uniformément compacté avant de poser le tuyau dans la tranchée.
    3. Creuser une niche au niveau de l'emboitement afin d'éviter que la canalisation repose sur les collets.
    4. Enlever toute aspérité au niveau du collet. Nettoyer et lubrifier le bout mâle et le collet avec notre lubrifant Kera.mat. Attention: le lubrifiant doit rester propre (sans sable, terre, etc.)
    5. Le point de marquage blanc sur le tuyau doit être orienté vers le haut lors de la pose.

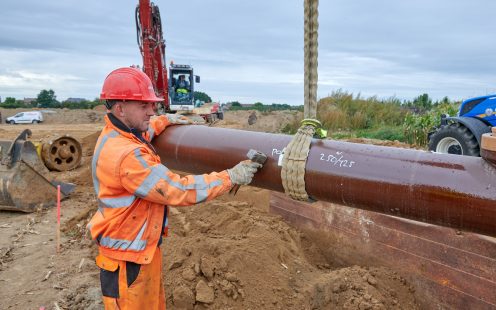

    6. Avant d'installer le tuyau, assurez-vous qu'il est intact en le tapotant légérement avec un petit marteau. Un son clair et net indique une bonne qualité.
    Installatietips geluidstest

    3. Installation

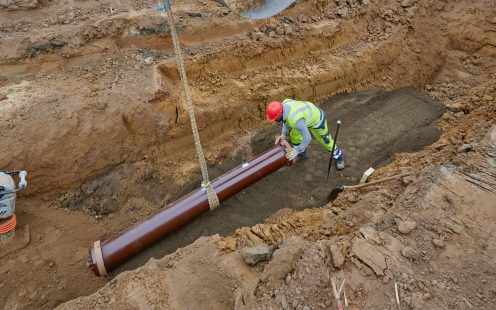

    Placer la sangle de levage autour du tuyau, au niveau du marquage blanc indiquant le point d'équilibre, afin d'assurer une pose stable et maitrisée.

    • Aligner le tuyau directement devant le collet du tuyau précédent et glissez-le soigneusement dedans.
    • Emboîter les tuyaux à l’aide d’un levier (pied-de-biche, godet de grue, sangle pour tuyaux). Utilisez toujours une cale en bois.
    • Si vous tirer les tuyaux pour les emboîter, une cale en bois n’est pas nécessaire.

    Attention :

    Éviter le contact direct contre les tuyaux (ex- crochet de grue).

    Pour le raccordement avec le regard : utilisez des pièces d'articluation pour absorber d’éventuels tassements. Ne scellez jamais les tuyaux avec du ciment à un regard.

    installatietips installatie

    4. Compactage

    Le sol entourant la canalisation est constitué en trois zones principales :

    • Zone de remblai : elle comprend la partie inférieure et la partie supérieure du remblai, situées au-dessus de la zone d’enrobage.
    • Zone d’enrobage : elle regroupe le lit de pose, l’assise, le remblai latéral et le remblai initial. Cette zone assure la transmission des charges et la stabilité de la canalisation.
    • Sol en place : il correspond au terrain naturel non excavé qui constitue le support du système de pose.

    Chaque zone est caractérisée par des paramètres physiques et mécaniques (nature du sol, compacité, portance, etc.) qui influencent directement le comportement de la canalisation en service.

    Lit de pose et remblai initial :

    Le lit de pose doit être réalisé avec une épaisseur de matériau :

    • d’au moins 10 cm sur sol normal,
    • et de 15 cm sur sol dur ou rocheux, afin d’assurer une assise homogène et régulière de la canalisation.

    La zone de remblai initial doit présenter une épaisseur minimale :

    • de 10 cm au-dessus du collet,
    • et de 15 cm au-dessus de la génératrice supérieure de la canalisation.

    Former l'assise en comblant l'espace vide entre le tuyau et son lit de pose. Compactez-le soigneusement. Le remblai se fera par un matériau utilisable en enrobage notifié dans le Fascicule 70-1.

    Attention : Un compactage à la main est recommandé pour le remblai latéral (côté des tuyaux).

    5. autoCompactage

    Un matériau autocompactant est un matériau de remblai ou d’enrobage qui ne nécessite pas de compactage mécanique, soit par sa fluidité, soit par sa stabilité granulaire une fois mis en place.

    Matériaux autocompactants recommandés :

    • Grave : Mélange de granulats (graviers + fines), de granulométrie continue (ex.0/20), utilisé pour les remblais et couches de forme.
    • MAH : Matériau fluide obtenu par mélange de sol ou grave avec un liant hydraulique (ciment ou chaux), utilisé sans compactage.
    • MCSL : Matériau granulaire (sable ou grave) stabilisé par un faible dosage en liant, conservant un comportement mécanique stable sans compactage.

    Guide d'installation : l'essentiel en un coup d'oeil

    Besoin de conseils ? Consulter et télécharger notre guide d'installation des tuyaux en grès.

    Télécharger l'aperçu
